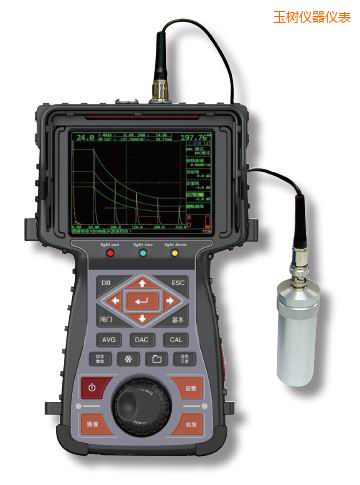

玉樹時代超聲波探傷儀-TUD500-時代儀器

超聲波探傷儀產品概述：

本儀器是一種便攜式工業無損探傷儀器，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場 。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。它是無損檢測行業的必備儀器。

超聲波探傷儀功能特點：

※ 5.7″高亮彩色VGA（640x480）TFT液晶顯示屏，解析度更高、圖形細膩，色彩可選、亮度可調

※ 獨有灰度B掃描顯示，可用于簡單的TOFD 應用

※ 新增內外徑曲面修正功能，超聲波探傷等級，AWS D1.1 、 DAC、 AVG定量功能

※ 連續動態記錄、海量存儲

※ USB、RS232接口同時具備，多通道超聲波探傷儀，通訊自由

※ 12位AD轉換、系統分辨力更高

※ 符合歐洲En12668-1的標準 要求

技術參數：

項 目	指標
產品信息
產品重量（ kg ）	<2.0
產品外型尺寸（ mm ）	300 × 180 × 57 （不帶遮光罩）
工作溫度（℃）	-10 ～ +50
存儲溫度（℃）	-20 ～ +60
語言	英語、中文
探頭連接	LEMO 或 BNC
電池容量（ mAh ）	聚合物電池 2 × 3.7V 5000mAh
電池工作時間（ h ）	8
快充時間（ h ）	4.5 左右
電源適配器	輸入 100-240 ～ 50/60Hz 輸出 9V DC/ 3 A ～ 4A
顯示屏	彩色透射式 TFT ，超聲波模擬探傷儀， 640x480
基本
測量單位	mm 、 inch 、 m s
掃描范圍（ mm ）	零界面入射～ 10000
聲速調節（ m/s ）	600 ～ 16000
探頭延遲（ m s ）	0.000 ～ 750.000
顯示延遲（ m s ）	-20 ～ +3400
工作方式	單探頭、雙探頭、透射
波形顯示方式	A 掃描顯示、灰度 B 掃描顯示、 AB 掃描同時顯示
脈沖發生器
脈沖形式	模擬方波
發射電源（ V ）	200 、 400 、 600 、 1000
發射脈寬（ ns ）	75 、 100 ～ 500
探頭阻尼 (Ω)	50 、 100 、 200 、 500
發射重復頻率 (Hz)	10 ～ 1000
接收器
增益（ dB ）	0 ～ 110
總帶寬（ MHz ）	0.1~15 (-3dB)
檢波方式	正半波、負半波、全波、射頻
垂直線性誤差	± 2%
放大器精度（ dB ）	± 1
抑制（ % ）	屏高的 0 ～ 80
采樣速率（ MHz ）	80
發射串?dāng)_抑制（ dB ）	大于 80
發射脈沖后盲區（ μs ）	3.3~10( 與發射有關 )
動態范圍（ dB ）	100
瞬時分辨力（ dB ）	32
時基線性	不大于全屏寬度的± 0.5% 。
靈敏度余量	≥ 62dB
測量及其他
測量閘門	2 個獨立測量閘門
檢測方式	邊沿、峰值
閘門測量	回波的幅值、聲程、深度、投影等
凍結	凍結方式有：全凍結、峰值、比較、包絡等方式
AVG 當量計算	根據缺陷回波和 AVG 曲線自動計算缺陷當量
DAC 缺陷定量	根據缺陷回波和 DAC 曲線對缺陷進行評估
閘門邏輯	關、測量、進波報警、失波報警
閘門報警	關、即時、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、鎖存
報警蜂鳴	關、開
數據管理，通信及打印
數據存儲	50 個探傷參數通道記錄
	1000 幅波形圖（包括 980 幅 A 掃描波形和 20 幅 B 掃描波形）
	4x2000 幀的動態波形
數據管理	實現對通道、波形、動態記錄的存儲、查看、回放操作
數據管理	上述均可存儲到本地或 U 盤
通信	通過 USB 接口與 PC 機通信
打印	打印探傷報告
輸出接口
USB OTG 接口	USB2.0 Device 與 PC 機通訊接口 USB2.0 Host 接 U 盤或打印機
微型 RS232 接口
電源適配接口
