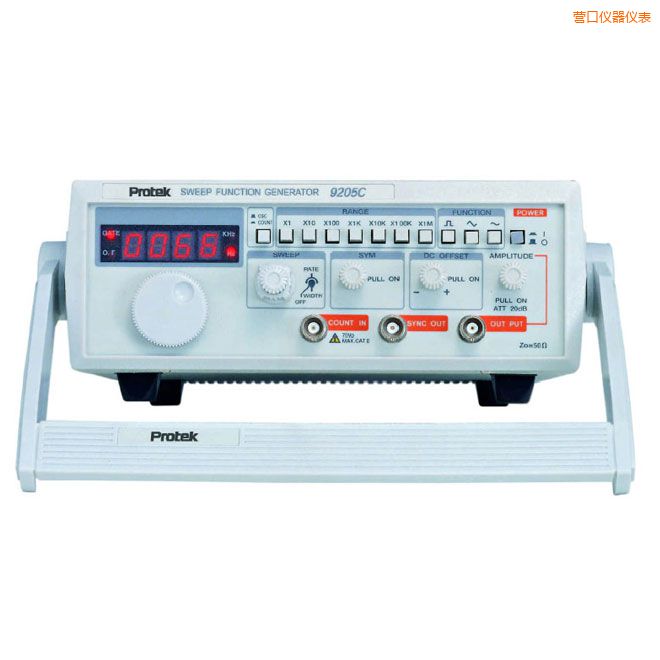

掃頻函數發(fā)生器 (2MHz) |
|
| 型 號：9205C |
| 品 牌：韓國興倉Protek |
| 技術指標：頻率：0.02Hz-2MHz (7 檔)（MHz） |
 |
營口掃頻函數發(fā)生器 (2MHz)-9205C-韓國興倉Protek
|
Protek 9205A
|
|
|
特性
-
0.02Hz-2MHz(7 檔)
-
正弦波、三角波、方波、斜波、脈沖波
-
同步輸出(TTL 方形波)
-
掃頻函數
-
VCG 輸入
-
DC 偏置
-
AM 調制
|
|
|
技術規(guī)格
|
輸出
|
頻率范圍
|
0.02Hz-2MHz(7檔)
|
|
精度
|
Over 1Hz±1Count±Time
Base Error
|
|
幅度
|
1Vp to 20Vp (Open Circuit),
0.5Vp to 5Vp(50Ω)
|
|
衰減
|
Fixed 20dB±1dB,
20dB Continuity Variable
|
|
阻抗
|
50Ω±5%
|
正弦波
|
均勻性
|
±3dB-2MHz
|
|
失真
|
2%(10Hz-100KHz)
|
方波
三角波
|
線性
|
99% or More-100KHz
|
|
對稱變化
|
1:1-4:1(1MHz)/1:1-2.1(2.5MHz)
|
|
VCF 輸入
|
0V-10V DC
|
掃頻函數
|
方式
|
線性
|
|
寬度
|
1:1-100:1
|
|
時間
|
20ms-2s
|
頻率計數器
|
范圍
|
10Hz-3MHz
|
|
精度
|
0.01%±1 Count
|
|
最大輸入電壓
|
70Vp-p
|
|
輸入阻抗
|
1MΩ
|
|
|
|
一般
|
電源
|
100/120/220/230V AC±10%,
50/60Hz 14W
|
|
尺寸
|
205(W)*267(D)*76(H)mm
|
|
重量
|
約2.5Kg
|
|
，，
|
