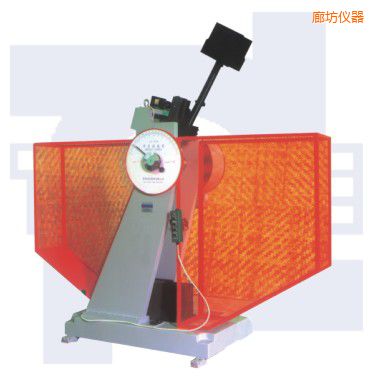

廊坊沖擊試驗機-JB-800-時代儀器
沖擊試驗機JB-800主要用于測定金屬材料在動負荷下抵抗沖擊的性能，，是金屬材料生產廠家，新產品質量檢驗、大專院校及科研單位進行研究的理想檢測設備。
沖擊試驗機JB-800為半自動控制試驗機，造作簡便、工作效率高，，揚擺、放擺均為自動控制，，特別適用于連續(xù)做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造、鋼鐵等行業(yè)。
JB-800沖擊試驗機是我公司嚴格按照GB/T3038-1995《擺錘式沖擊試驗機》和GB/T229-1994《金屬夏比缺口沖擊試驗方法》開發(fā)的又一新型新產品。最大沖擊能量為800J和500J。所用試樣斷面為10mmX10mm。主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。產品原理性、工藝性均具先進水平。
沖擊試驗機JB-800主要技術參數及指標：
|
擺錘預揚角：
|
150°
|
|
沖擊速度：
|
5.9m/s
|
|
最大沖擊能量：
|
800J、500J
|
|
試樣支座跨距：
|
40mm
|
|
試樣支座端圓弧半徑：
|
R1-1.5mm
|
|
沖擊刀圓弧半徑：
|
R2-2.5mm
|
|
試樣尺寸：
|
10mmx10mmx2455mm
|
|
電源及功率：
|
三相四線 50Hz 380V
750W
|
|
外形尺寸：
|
2450mmx1200mmx2455mm
|
|
凈重：
|
2300kg
|
